データベース設計

業務で利用するデータの構造を分析し, 抽出したエンティティとエンティティ間の関係を E-R 図などで整理する手法はどれか。

関係データベースを利用する際に, データの正規化を行う目的として, 適切なものはどれか。

関係データベースの主キーに関する記述のうち, 適切なものはどれか。

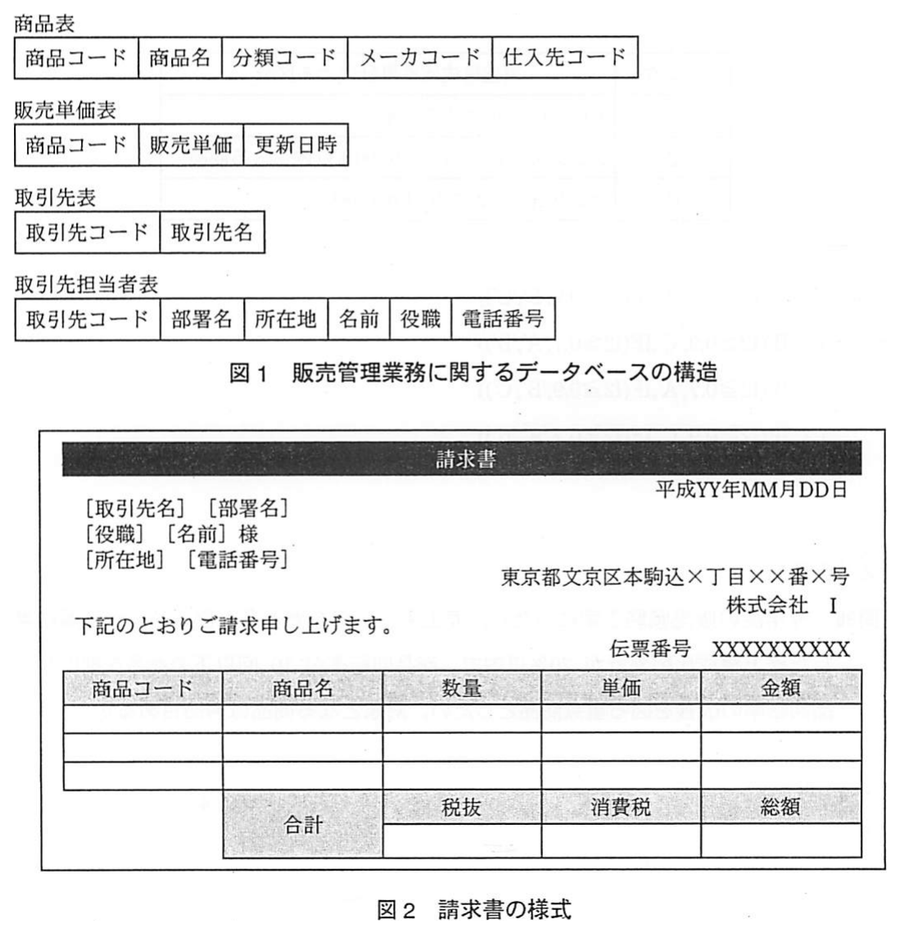

I社は，企業に対してPC関連機器の販売を行っており，販売管理業務の情報をデータベースによって管理している。図1に示すデータベースとデータベース管理システムの印刷機能を使って，販売時に図2の請求書を発行する。 各商品の販売単価は適宜変更され，新たな販売単価とその更新日時が販売単価表の該当レコードに上書きされる。また，取引を行う企業（以下，取引先という）の担当者は原則1人であるが，取引先によっては部署ごとに1人存在することがある。取引先コードは，取引先ごとに採番する。 **図1 販売管理業務に関するデータベースの構造** 商品表

販売単価表

取引先表

取引先担当者表

**図2 請求書の様式** - 表題: 請求書 - 右上: 平成YY年MM月DD日 - 宛先欄 (左側): - ［取引先名］　［部署名］ - ［役職］　［名前］様 - ［所在地］　［電話番号］ - 本文: 下記のとおりご請求申し上げます。 - 発行者欄 (右側): 東京都文京区本駒込×丁目××番×号／株式会社　I - 右側: 伝票番号　XXXXXXXXXX - 明細表 (見出し行のみ。データ行は空欄):

- 合計欄 (明細表の下部。「合計」の行に「税抜」「消費税」「総額」の見出しがあり、その下の値セルは空欄):

図1の取引先担当者表のレコードを一意に特定するための主キーとして，適切なものはどれか。

I社は，企業に対してPC関連機器の販売を行っており，販売管理業務の情報をデータベースによって管理している。図1に示すデータベースとデータベース管理システムの印刷機能を使って，販売時に図2の請求書を発行する。 各商品の販売単価は適宜変更され，新たな販売単価とその更新日時が販売単価表の該当レコードに上書きされる。また，取引を行う企業（以下，取引先という）の担当者は原則1人であるが，取引先によっては部署ごとに1人存在することがある。取引先コードは，取引先ごとに採番する。 **図1 販売管理業務に関するデータベースの構造** 商品表

販売単価表

取引先表

取引先担当者表

**図2 請求書の様式** - 表題: 請求書 - 右上: 平成YY年MM月DD日 - 宛先欄 (左側): - ［取引先名］　［部署名］ - ［役職］　［名前］様 - ［所在地］　［電話番号］ - 本文: 下記のとおりご請求申し上げます。 - 発行者欄 (右側): 東京都文京区本駒込×丁目××番×号／株式会社　I - 右側: 伝票番号　XXXXXXXXXX - 明細表 (見出し行のみ。データ行は空欄):

- 合計欄 (明細表の下部。「合計」の行に「税抜」「消費税」「総額」の見出しがあり、その下の値セルは空欄):

図2の請求書を発行するのに図1の4種類の表を参照する必要がある。1枚の請求書を発行するとき，4種類のレコードのそれぞれを参照する回数の大小関係を示したものはどれか。なお，請求書の発行作業の時点で，取引先コード，名前，部署名，購入した商品ごとの商品コードと数量が分かっており，これらの値を使って各表を参照する。参照では，主キーによって一つのレコードを取り出す操作を1回と数える。また，「商品表>販売単価表」という記述は，商品表の方が販売単価表より表の参照回数が多いことを示している。

I社は，企業に対してPC関連機器の販売を行っており，販売管理業務の情報をデータベースによって管理している。図1に示すデータベースとデータベース管理システムの印刷機能を使って，販売時に図2の請求書を発行する。 各商品の販売単価は適宜変更され，新たな販売単価とその更新日時が販売単価表の該当レコードに上書きされる。また，取引を行う企業（以下，取引先という）の担当者は原則1人であるが，取引先によっては部署ごとに1人存在することがある。取引先コードは，取引先ごとに採番する。 **図1 販売管理業務に関するデータベースの構造** 商品表

販売単価表

取引先表

取引先担当者表

**図2 請求書の様式** - 表題: 請求書 - 右上: 平成YY年MM月DD日 - 宛先欄 (左側): - ［取引先名］　［部署名］ - ［役職］　［名前］様 - ［所在地］　［電話番号］ - 本文: 下記のとおりご請求申し上げます。 - 発行者欄 (右側): 東京都文京区本駒込×丁目××番×号／株式会社　I - 右側: 伝票番号　XXXXXXXXXX - 明細表 (見出し行のみ。データ行は空欄):

- 合計欄 (明細表の下部。「合計」の行に「税抜」「消費税」「総額」の見出しがあり、その下の値セルは空欄):

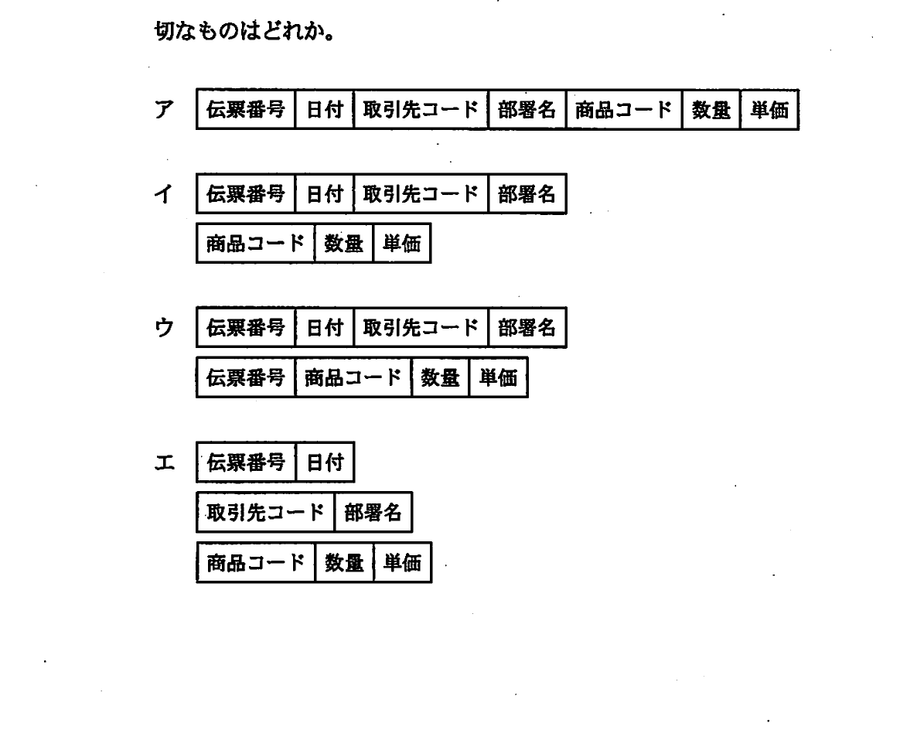

図2の請求書を表として記録することになった。請求書の表を作成するに当たり，伝票番号，日付，取引先コード，部署名，商品コード，数量，単価の七つの項目を記録することにした。これらの項目を正規化して記録するとき，表の構成として適切なものはどれか。

関係データベースを構築するに当たり, データの正規化を行う目的はどれか。

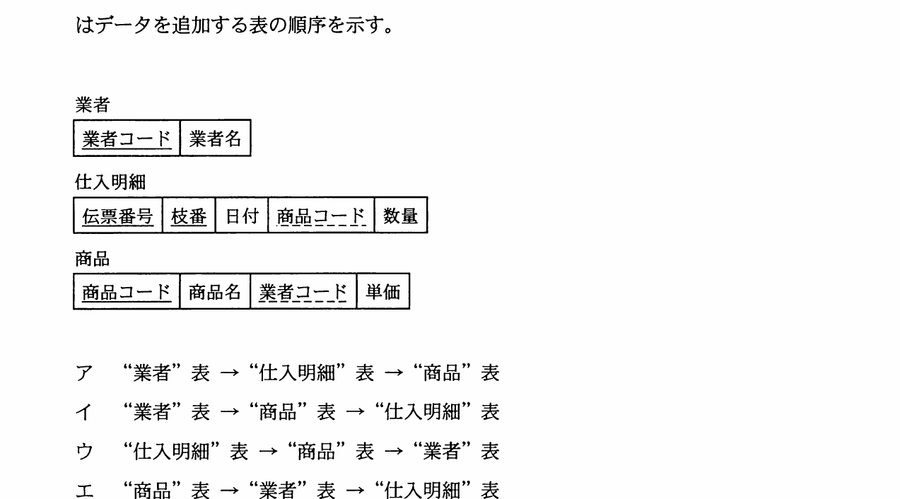

関係データベースで管理された「業者」表，「仕入明細」表及び「商品」表がある。新たな業者から新たな商品を仕入れた場合，表にデータを追加する順序のうち，適切なものはどれか。ここで，下線は主キーを示し，破線は外部キーを示す。解答群の→はデータを追加する表の順序を示す。 業者

仕入明細

商品

（下線のうち実線は主キー，破線は外部キーを表す。業者表：業者コードが実線下線。仕入明細表：伝票番号・枝番が実線下線，商品コードが破線下線。商品表：商品コードが実線下線，業者コードが破線下線。）

9 けたの数字に対して, 次のルールでチェックディジットを最後尾に付けることにした。チェックディジットを付加した 10 けたの数字として, 正しいものはどれか。 ルール 1 : 各けたの数字を合計する。 ルール 2 : ルール 1 で得られた数が 2 けたになった場合には, 得られた数の各けたの数字を合計する。この操作を, 得られた数が 1 けたになるまで繰り返す。 ルール 3 : 最終的に得られた 1 けたの数をチェックディジットとする。

関係データベースにおいて主キーを指定する目的はどれか。

A社研究所の資料室では，文献の貸出管理業務を行っている。文献の貸出管理業務には，PCのデータベースソフトを活用した文献貸出管理システム（以下，文献システムという）を利用している。 文献システムのデータベース構造は，次のとおりである。 社員表

文献表

貸出表

保有する文献と貸出についての条件は，次のとおりである。 〔保有する文献と貸出についての条件〕 (1) 同一文献は複数保有せず，文献ごとに固有な文献番号が採番されている。 (2) 貸出期間は，貸出日を含んで最長2週間である。ここで，返却された文献をその日に違う社員に貸し出すことは可能であるが，同じ社員に対して返却した同一文献をその日のうちに貸し出すことはない。 貸出から返却までの手続は，次のとおりである。 〔貸出から返却までの手続〕 (1) 社員は借りたい文献を書庫から取り出して，資料室の担当者（以下，担当者という）に手渡し，社員番号を提示する。 (2) 担当者は文献システムを使って貸出処理を行い，社員に文献を手渡す。 (3) 文献返却時，社員は担当者に文献を返却し，担当者は文献システムを使って返却処理を行う。 文献システムにおける貸出処理と返却処理の仕様は，次のとおりである。 〔貸出処理〕 (1) 文献番号で文献表を検索し，文献名を取得する。 (2) 社員番号で社員表を検索し，社員名とメールアドレスを取得する。 (3) 貸出表のレコード（以下，貸出レコードという）を用意して，(1)，(2)で取得した文献番号，文献名，社員番号，社員名，メールアドレスを設定し，貸出日に当日の日付を，返却日に空白値を設定する。 (4) (3)で設定した貸出レコードを貸出表に追加する。 〔返却処理〕 (1) 文献番号で貸出表を検索し，返却日が空白値である貸出レコードを抽出する。 (2) 抽出した貸出レコードの返却日に当日の日付を設定し，貸出表を更新する。 文献システムのデータベース構造の記述として，適切なものはどれか。

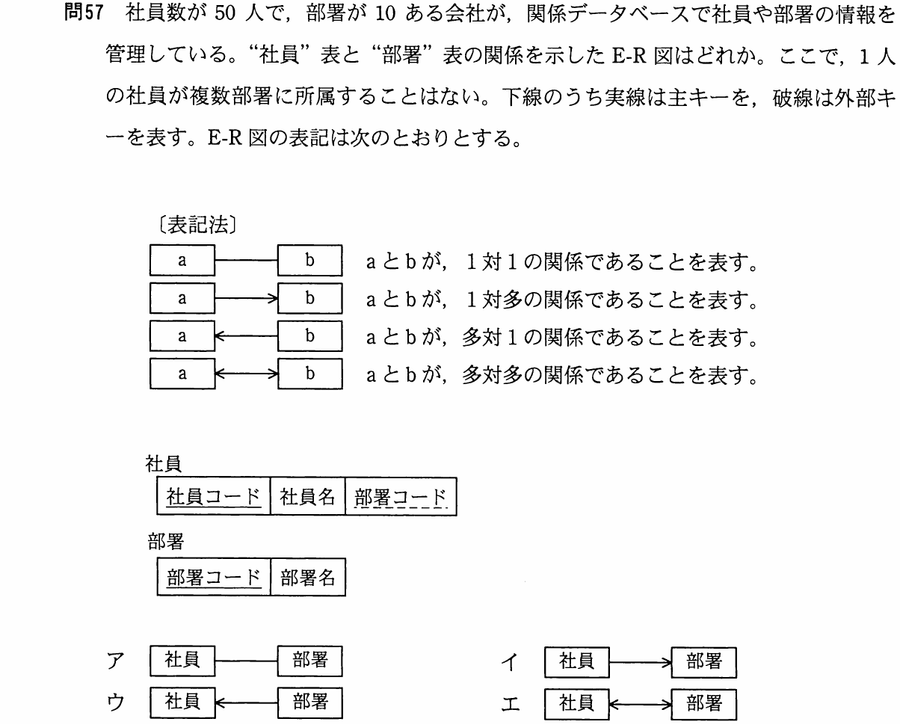

社員数が 50 人で，部署が 10 ある会社が，関係データベースで社員や部署の情報を管理している。「社員」表と「部署」表の関係を示した E-R 図はどれか。ここで，1 人の社員が複数部署に所属することはない。下線のうち実線は主キーを，破線は外部キーを表す。E-R 図の表記は次のとおりとする。 〔表記法〕 [a]——[b]　aとbが，1対1の関係であることを表す。 [a]——▶[b]　aとbが，1対多の関係であることを表す。 [a]◀——[b]　aとbが，多対1の関係であることを表す。 [a]◀——▶[b]　aとbが，多対多の関係であることを表す。 社員

部署

（社員表：社員コードは実線下線（主キー），部署コードは破線下線（外部キー）。部署表：部署コードは実線下線（主キー）。）

関係データベースに関する記述中の a, b に入れる字句の適切な組合せはどれか。 関係データベースにおいて, レコード (行) を一意に識別するための情報を a と言い, 表と表を特定の b で関連付けることもできる。

関係データベースの設計で用いられる E-R 図が表現するものは何か。

E-R図の説明と, その応用例として, 適切なものはどれか。

関係データベースのデータを正規化する目的として, 適切なものはどれか。

関係データベースの表に設定する主キー, 外部キー及びインデックスのうち, 一つの表に対して複数設定できるものだけを全て挙げたものはどれか。

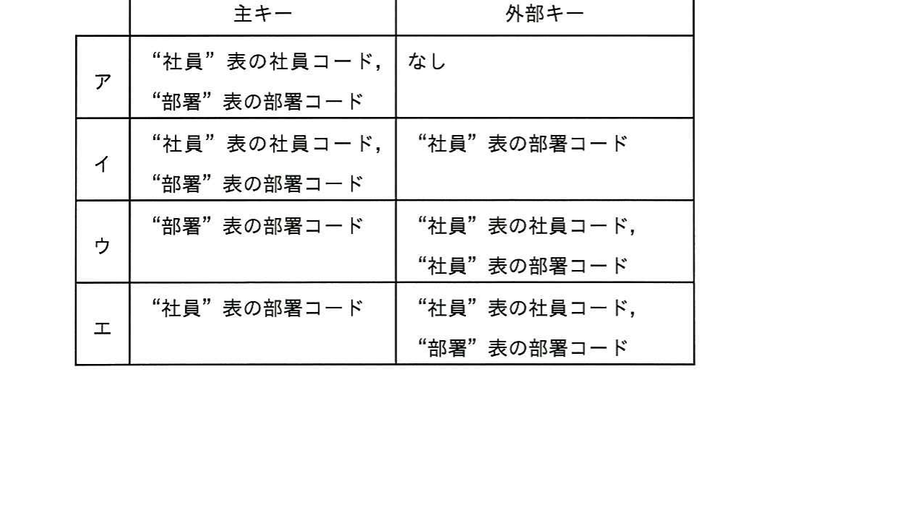

関係データベースを使い「社員」表と「部署」表を作成して社員情報を管理する。「社員」表と「部署」表に、必要に応じて設定する主キーと外部キーの適切な組合せはどれか。ここで、社員は必ず「部署」表に存在する部署に所属するものとし、社員データの追加や更新をするときには、参照制約を利用して整合性を確保するものとする。 社員

部署

関係データベースの表を正規化することによって得られる効果として, 適切なものはどれか。

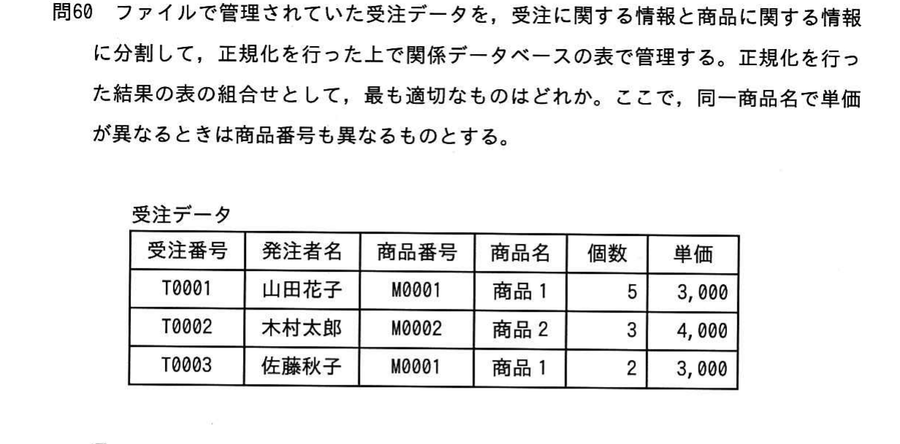

ファイルで管理されていた受注データを，受注に関する情報と商品に関する情報に分割して，正規化を行った上で関係データベースの表で管理する。正規化を行った結果の表の組合せとして，最も適切なものはどれか。ここで，同一商品名で単価が異なるときは商品番号も異なるものとする。 受注データ

関係データベースの主キーに関する記述のうち, 適切なものはどれか。

関係データベースの構築を次の a〜c の工程で行うとき, 実行順序として適切なものはどれか。 a 管理するデータ項目の洗い出し b 対象業務の分析 c 表の作成

関係データベースを構築するための作業を, a〜c に分けて行うとき, 作業の順序として適切なものはどれか。 a 業務で使用するデータ項目の洗い出し b 表の生成 c レコードの挿入

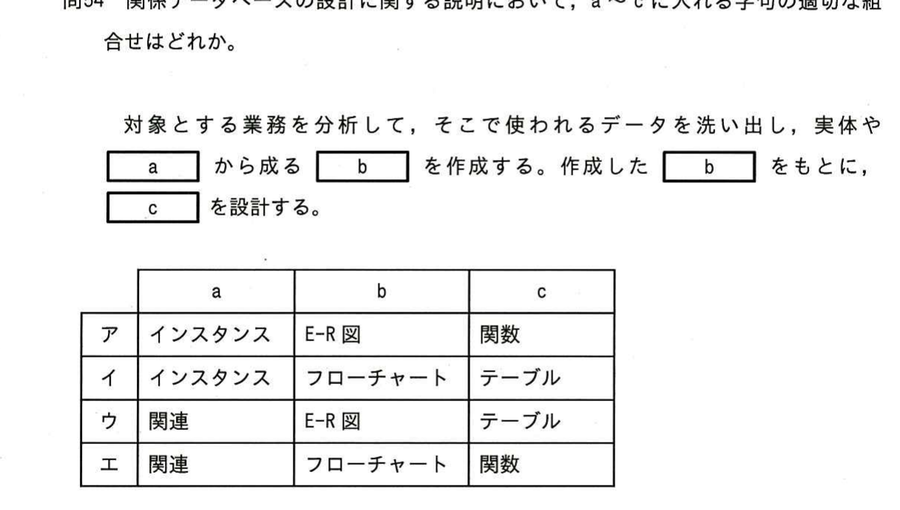

関係データベースの設計に関する説明において、a〜cに入れる字句の適切な組合せはどれか。 対象とする業務を分析して、そこで使われるデータを洗い出し、実体や[ a ]から成る[ b ]を作成する。作成した[ b ]をもとに、[ c ]を設計する。

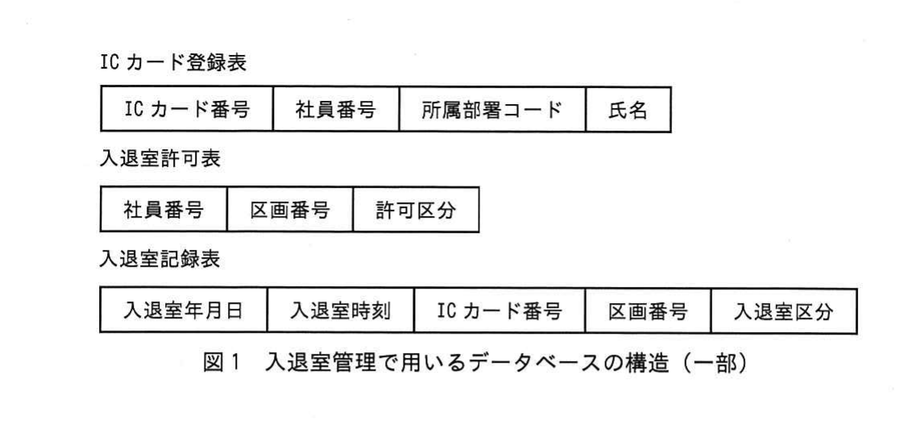

入退室許可表のレコードを一意に決めるための主キーとして，適切なものはどれか。ここで，下線は主キーを表す。

関係データベースにおいて, 正規化を行う目的はどれか。

関係データベースにおける主キーに関する記述のうち, 適切なものはどれか。

データベースを設計するときに, データの関連を整理して表現することを目的として使われるものはどれか。

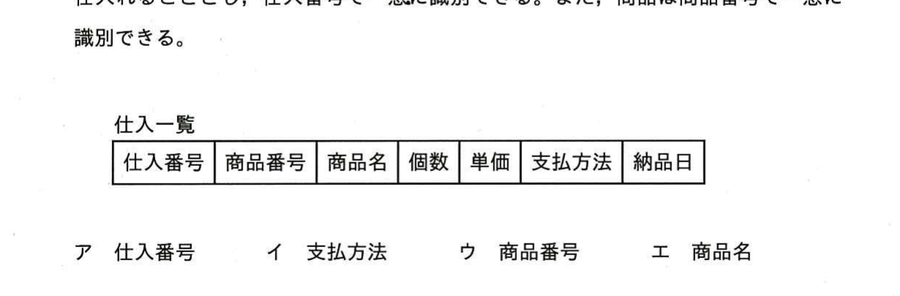

商品の仕入状況を管理している関係データベースの“仕入一覧”表を正規化して，“仕入”表と“商品”表に分割したい。分割後の二つの表に共通して必要なフィールドとして，最も適切なものはどれか。ここで，仕入れは一度に一つの商品だけを仕入れることとし，仕入番号で一意に識別できる。また，商品は商品番号で一意に識別できる。 仕入一覧

関係データベースのデータを正規化することによって得られる効果として,適切なものはどれか。

関係データベースにおける外部キーに関する記述のうち, 適切なものはどれか。

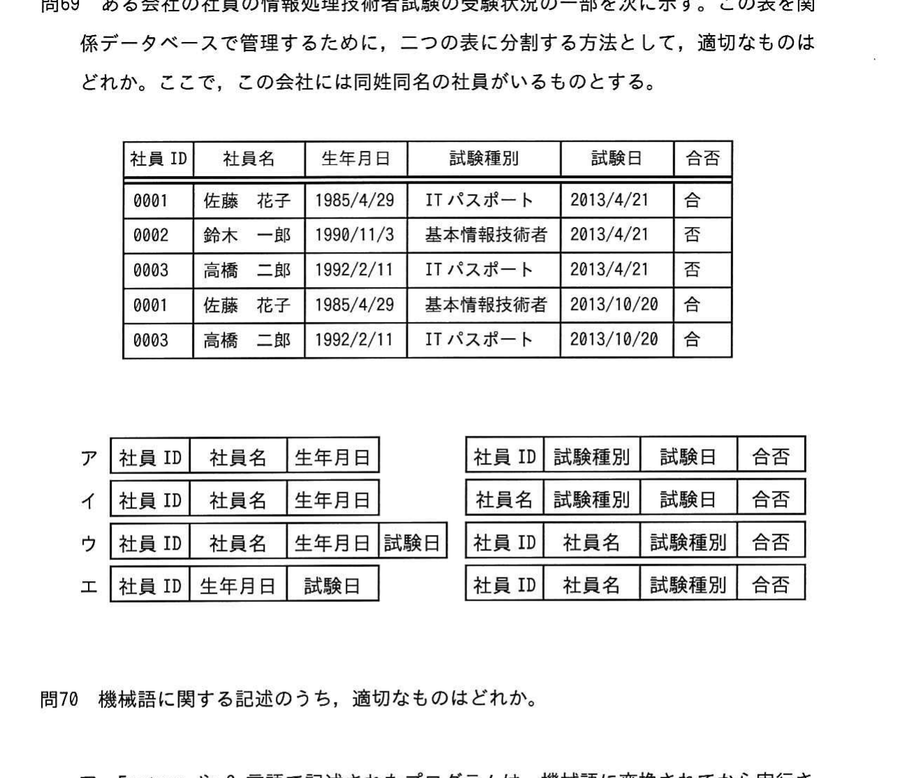

ある会社の社員の情報処理技術者試験の受験状況の一部を次に示す。この表を関係データベースで管理するために、二つの表に分割する方法として、適切なものはどれか。ここで、この会社には同姓同名の社員がいるものとする。

E-R 図に関する記述として, 適切なものはどれか。

データベースにおける外部キーに関する記述のうち, 適切なものはどれか。

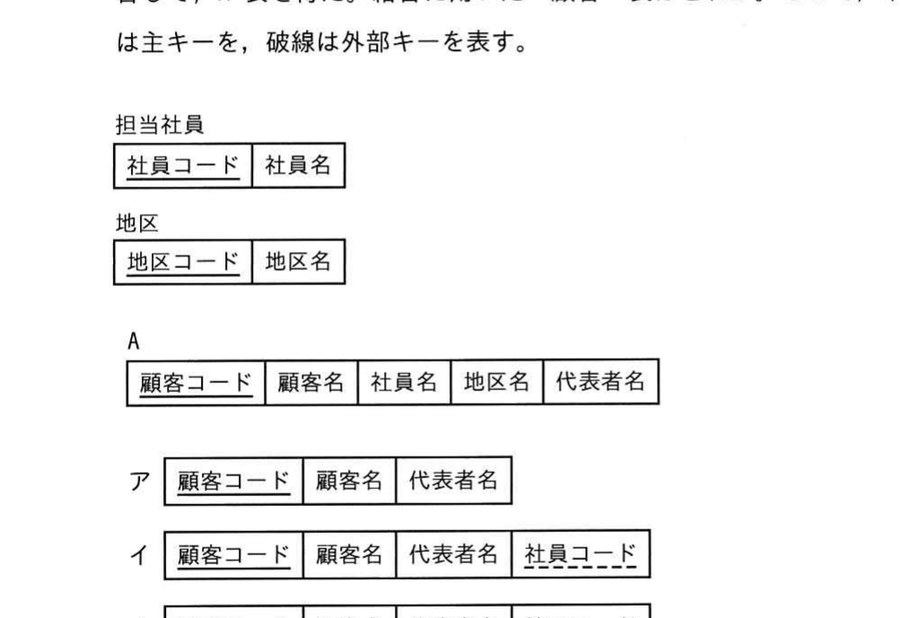

関係データベースで管理している「担当社員」表，「地区」表及び「顧客」表を結合して，A表を得た。結合に用いた「顧客」表はどれか。ここで，下線のうち実線は主キーを，破線は外部キーを表す。 担当社員

地区

A

レコードの関連付けに関する説明のうち，関係データベースとして適切なものはどれか。

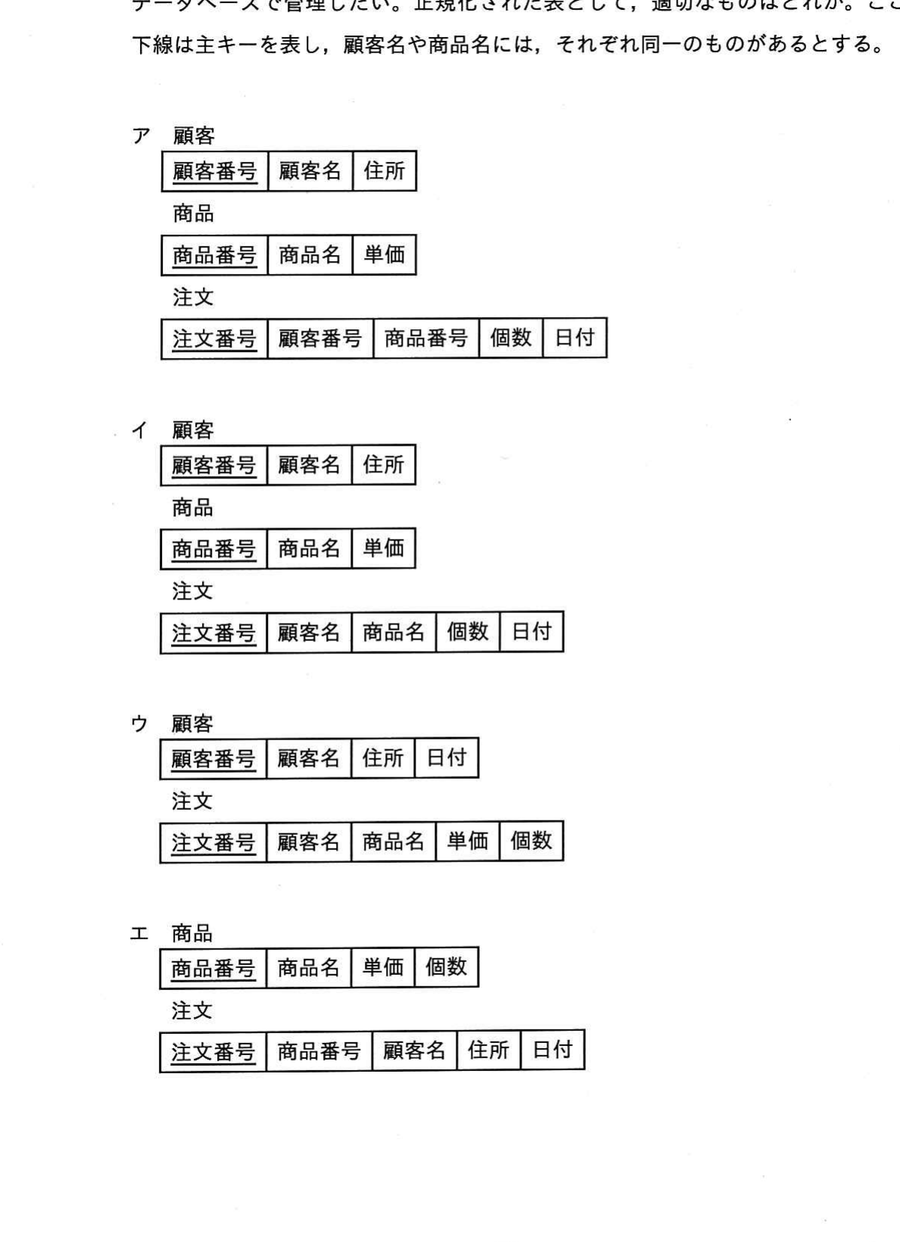

顧客名と住所, 商品名と単価, 顧客が注文した商品の個数と注文した日付を関係データベースで管理したい。正規化された表として, 適切なものはどれか。ここで, 下線は主キーを表し, 顧客名や商品名には, それぞれ同一のものがあるとする。

DBMS におけるインデックスに関する記述として, 適切なものはどれか。

E-R図で表現するものはどれか。

関係データベースを構築する際にデータの正規化を行う目的として, 適切なものはどれか。

関係データベースにおいて, 主キーを設定する理由はどれか。

売上伝票のデータを関係データベースの表で管理することを考える。 売上伝票の表を設計するときに, 表を構成するフィールドの関連性を分析し, データの重複及び不整合が発生しないように, 複数の表に分ける作業はどれか。

次に示す項目を使って関係データベースで管理する「社員」表を設計する。他の項目から導出できる，冗長な項目はどれか。 社員

問1 E-R図を使用してデータモデリングを行う理由として, 適切なものはどれか。

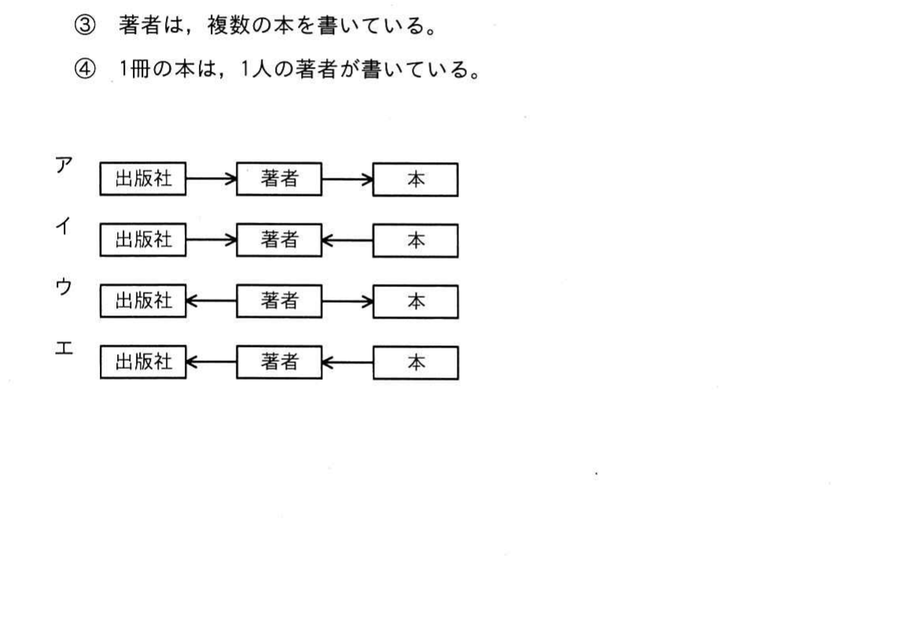

条件① ～ ④を全て満たすとき, 出版社と著者と本の関係を示す E-R 図はどれか。 ここで, E-R 図の表記法は次のとおりとする。 〔表記法〕 a から b への矢印 (a → b) は, a と b が, 1 対多の関係であることを表す。 〔条件〕 ① 出版社は, 複数の著者と契約している。 ② 著者は, 一つの出版社とだけ契約している。 ③ 著者は, 複数の本を書いている。 ④ 1 冊の本は, 1 人の著者が書いている。

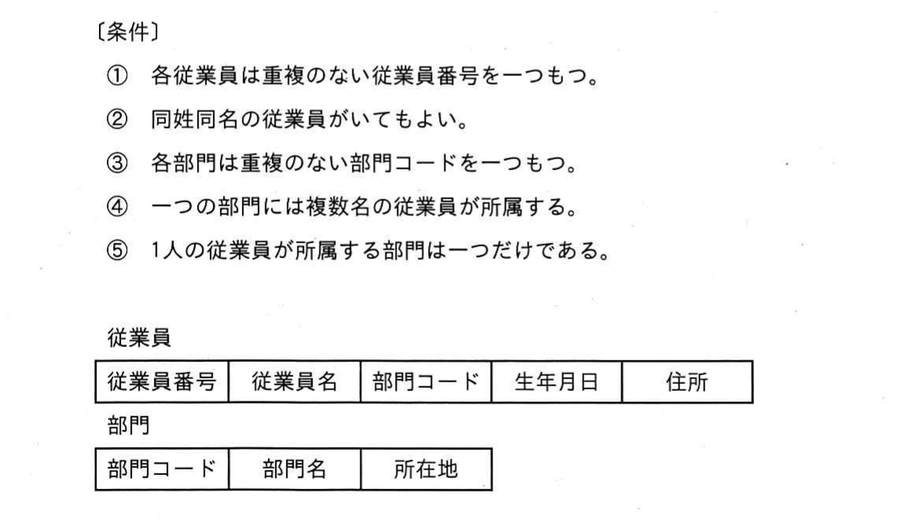

条件①～⑤によって、関係データベースで管理する「従業員」表と「部門」表を作成した。「従業員」表の主キーとして、最も適切なものはどれか。 〔条件〕 ① 各従業員は重複のない従業員番号を一つもつ。 ② 同姓同名の従業員がいてもよい。 ③ 各部門は重複のない部門コードを一つもつ。 ④ 一つの部門には複数名の従業員が所属する。 ⑤ 1人の従業員が所属する部門は一つだけである。 従業員

部門

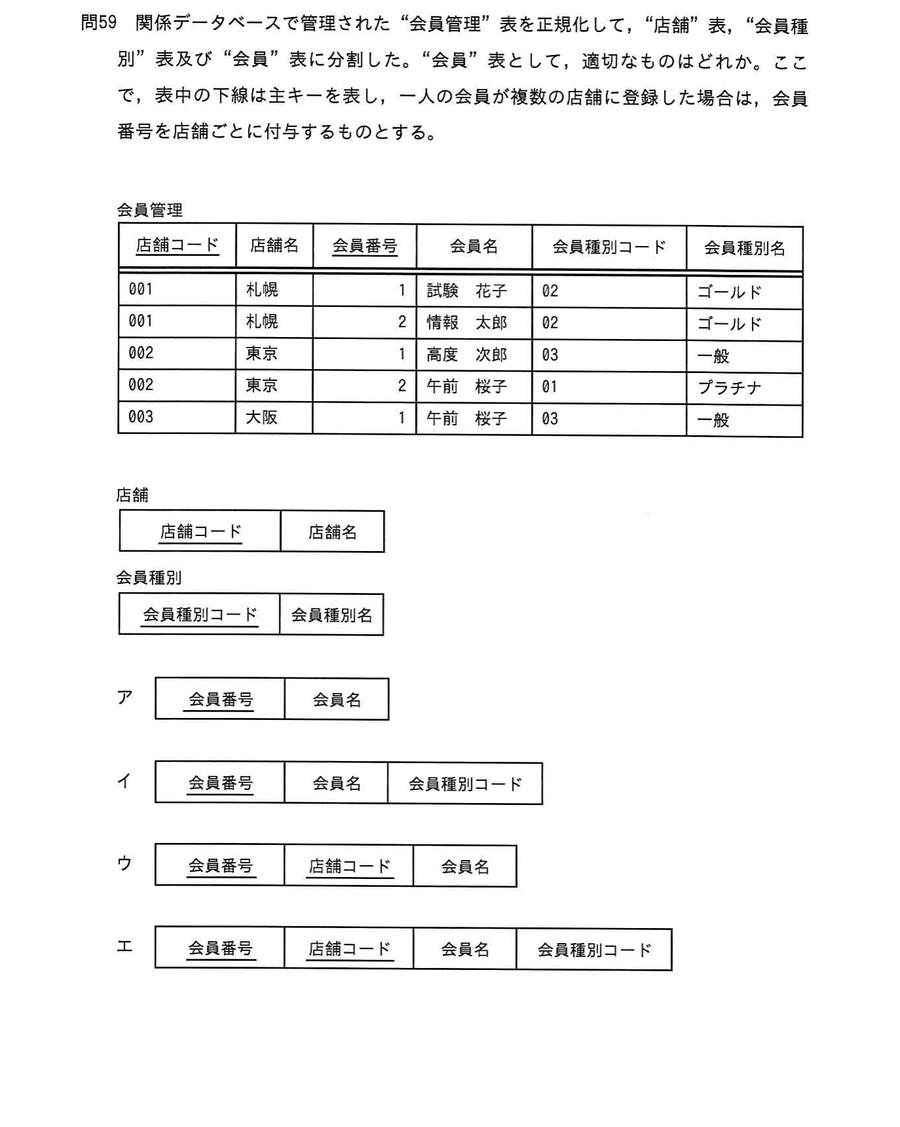

関係データベースで管理された「会員管理」表を正規化して、「店舗」表、「会員種別」表及び「会員」表に分割した。「会員」表として、適切なものはどれか。ここで、表中の下線は主キーを表し、一人の会員が複数の店舗に登録した場合は、会員番号を店舗ごとに付与するものとする。 会員管理

店舗

会員種別

関係データベースの主キーの設定に関する記述として, 適切なものだけを全て挙げたものはどれか。 a 値が他のレコードと重複するものは主キーとして使用できない。 b インデックスとの重複設定はできない。 c 主キーの値は数値でなければならない。 d 複数のフィールドを使って主キーを構成できる。

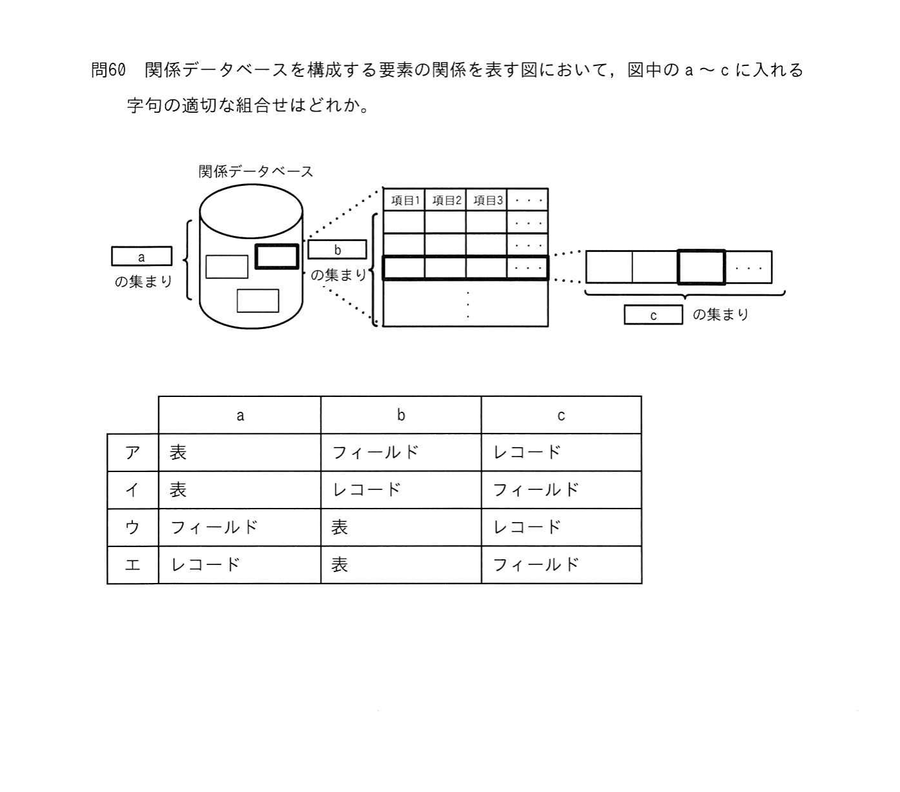

関係データベースを構成する要素の関係を表す図において，図中の a ～ c に入れる字句の適切な組合せはどれか。 図（関係データベースの構成要素の関係）: - 「関係データベース」全体の中に，複数の四角形が含まれており，それらを指して「a の集まり」と示す。 - そのうちの一つを取り出すと，「項目1」「項目2」「項目3」… を列に持つ表であり，この各行（横一列）を指して「b の集まり」と示す。 - さらにその中の 1 行を取り出すと，複数のセルが横に並んだものであり，その各セルを指して「c の集まり」と示す。

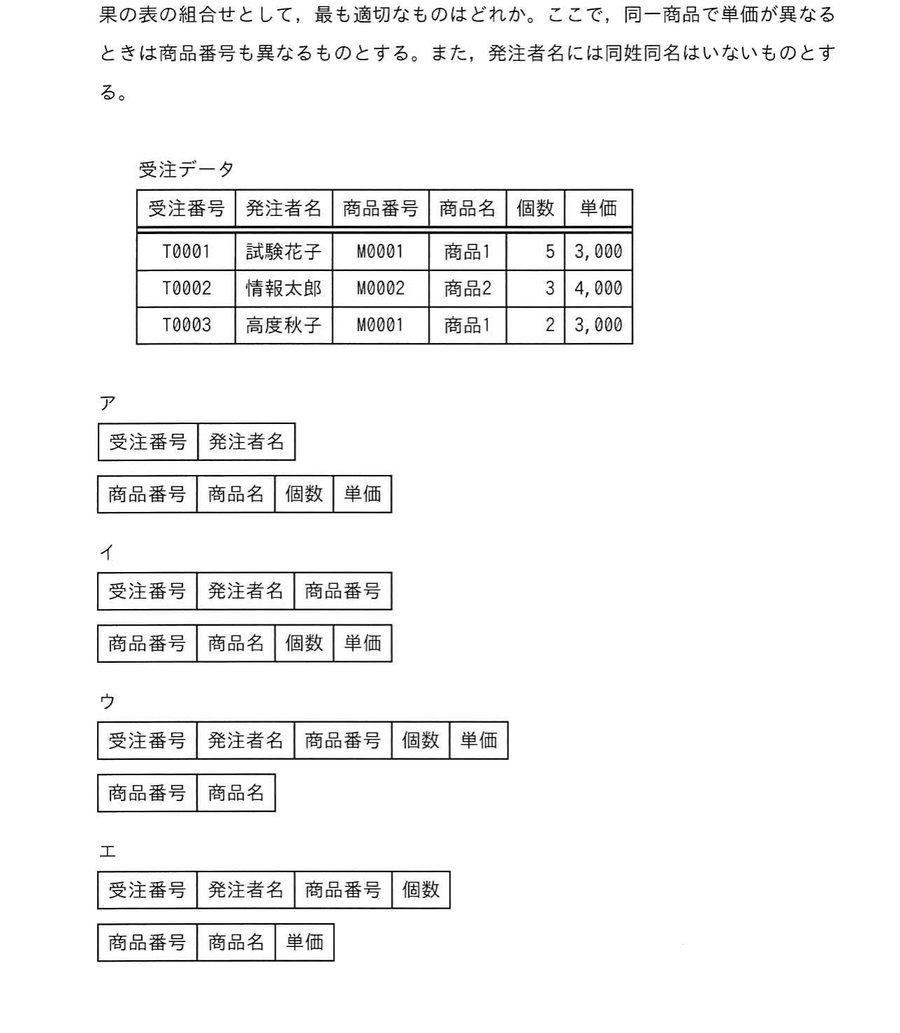

一つの表で管理されていた受注データを，受注に関する情報と商品に関する情報に分割して，正規化を行った上で関係データベースの表で管理する。正規化を行った結果の表の組合せとして，最も適切なものはどれか。ここで，同一商品で単価が異なるときは商品番号も異なるものとする。また，発注者名には同姓同名はいないものとする。 受注データ

DBMS において, データの検索を高速に行う目的で, 必要に応じて設定して利用する情報はどれか。

データベース設計におけるデータ分析で行うこととして, 適切なものはどれか。

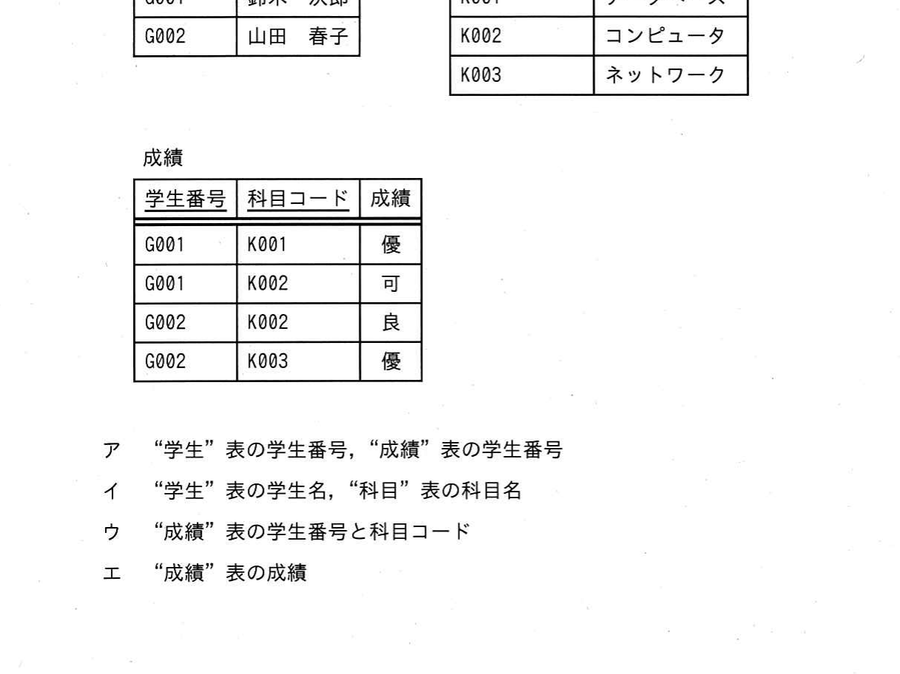

関係データベースで管理している“学生”表，“科目”表，“成績”表がある。1人の学生は複数の科目を履修するものとし，“学生”表に登録されていない学生や，“科目”表に登録されていない科目は“成績”表に登録できないものとするとき，外部キーとして設定するのが適切なものはどれか。ここで，表中の下線は主キーを表す。 学生

科目

成績

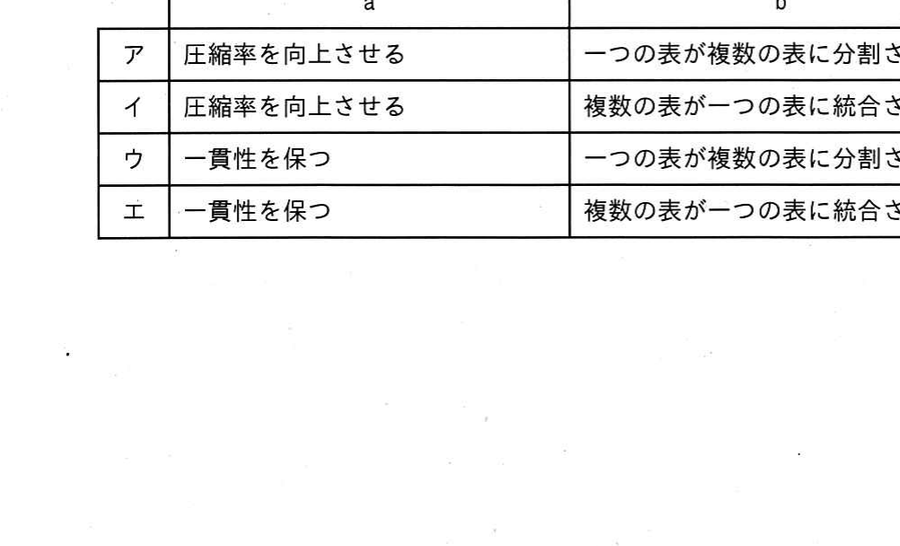

関係データベースにおけるデータの正規化に関する次の記述中の a，b に入れる字句の適切な組合せはどれか。 正規化の主な目的として，データの重複を排除し，a ことが挙げられる。 正規化には複数の段階があり，これを進めていくと，b 。

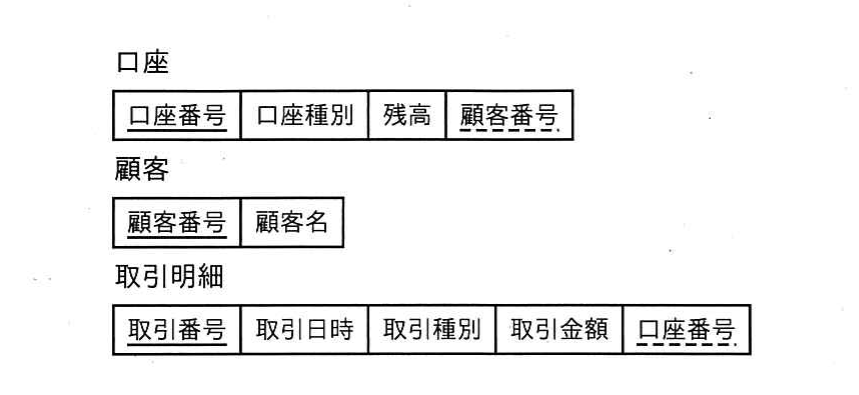

関係データベースで管理している「口座」表，「顧客」表及び「取引明細」表がある。新たな顧客が口座の開設と同時に1万円を入金するとき，表にデータを追加する順序として，適切なものはどれか。ここで，下線のうち実線は主キーを，破線は外部キーを表す。 口座

顧客

取引明細
